JL1005-10kVA/50kV工頻無局放試驗變壓器成套裝置技術方案（10KV）

一、適用范圍

本套裝置主要用于部分10kV電壓等級以下電力產品如互感器、電力變壓器、高壓斷路器、電纜附件等試品進行工頻耐壓、局部放電試驗及其科學研究試驗。

二、使用條件

海拔高度：≤1000m

環境溫度：－20℃～＋40℃

空氣相對濕度：≤90％（25℃）

電源電壓的波形為實際正弦波，波形畸變率<3%<>

設有一可靠接地點，接地電阻＜0.5Ω

安裝地點：戶內

三、遵循技術標準

JB/T9641-1999試驗變壓器

GB1094.1-1996 電力變壓器DY部分總則

GB/T.311.1-1997     高壓輸變電設備的絕緣與配合

GB/T16927.1-1997  高電壓試驗技術DY部分一般試驗要求

GB/T16927.2-1997高電壓試驗技術第二部分測量系統

GB/7354-87局部放電測量

GB/T509-1991電力變壓器試驗導則

GB2536-1990 變壓器油

GB7328-87 變壓器和電抗器的聲級測量

JB8749-1998 調壓器的通用技術要求

四．JL1005-10/50工頻試驗變壓器成套裝置組成

JL1005－10/50工頻無局部放電試驗變壓器1臺

DGC-10/0.22/0～0.25調壓器1臺

TAWF-400/50電容分壓器兼耦合電容器1套

GR50-0.2/5工頻保護電阻1根

JL1005操作控制裝置1臺

LBQ-10/0.2電源濾波器1套

JL1017局部放電儀1臺

電纜及附件10米

五. 變壓器成套裝置及技術指標

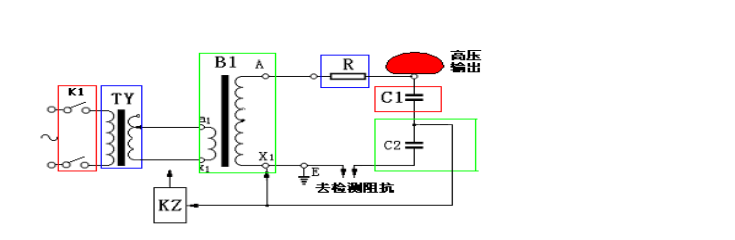

變壓器成套試驗裝置原理電路如下圖所示，主要由無局部放電試驗變壓器（B1）、調壓器(TY)、保護電阻(R)和電容分壓器(C1、C2)組成。

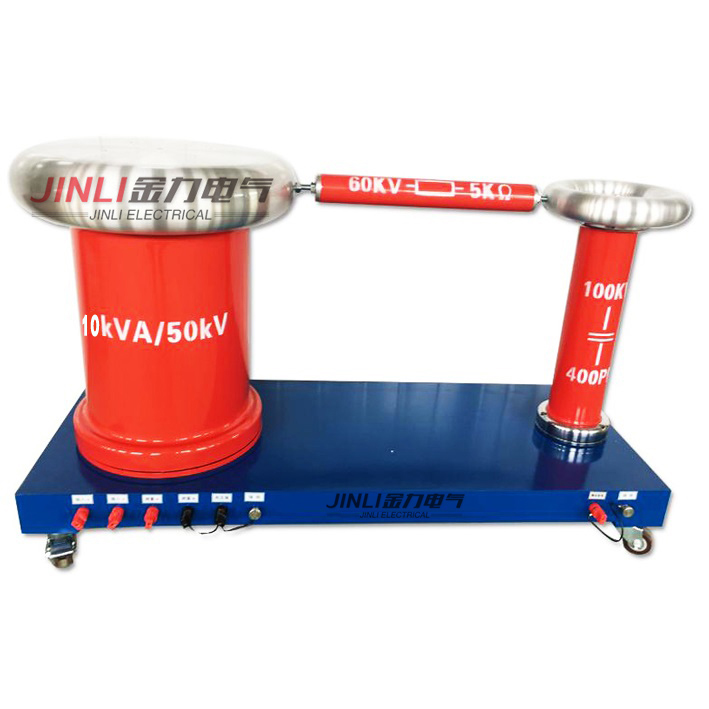

1．JL1005－10／50工頻無局部放電試驗變壓器

型號：JL1005－10／50

結構型式：絕緣筒式

相數：單相

頻率：50Hz

額定容量：10kVA

額定輸入電壓：0.2kV

額定輸入電流:  50A

額定輸出電壓：50kV

額定輸出電流:0.2A

輸出波形畸變率：≤3％

工頻耐壓水平：55kV/1min

運行時間：額定電壓、額定電流下可連續運行5min；2/3額定電壓、2/3額定電流下允許連續運行

局部放電量:在額定電壓下≤3pc, 在80%額定電壓下≤2pc

冷卻方式：油浸自冷

結構形式：絕緣外殼環氧玻璃絲繞制

溫升:＜45K

阻抗電壓: ＜10%

空載電流: ＜5%

變壓器設計、工藝及加工要點

1、由于高電壓小電流變壓器屬于高電壓厚絕緣結構，線圈損耗產生的熱量不易傳導出來，故要降低繞組導線的電流密度到＜2.2/mm2，達到降低變壓器的負載損耗的目的。

2、高壓線圈為圓筒式寶塔結構，以防線圈因真空干燥或?qū)Φ胤烹娫囼?yàn)后出現松動，采用我公司特殊繞制工藝，端部采用油道壓緊結構，以防線圈的滑動串動。

3、為確保變壓器輸出波形畸變小，變壓器的磁通密度設計在硅鋼片拐點以下，鐵心磁密＜1.5T，鐵芯采用優質的DQ130－30晶粒取向硅鋼片，疊裝45°全斜接縫，裁剪用縱橫喬格線，保證碾壓方向一致，疊裝后用環氧布帶壓纏緊烘干，無松動。

4、整體結構為絕緣外殼,絕緣筒采用無捻粗紗纏繞，恒溫帶壓繞制，密度高，泄漏電流小且不易吸潮。

5、主絕緣采用25＃變壓器油絕緣，密封膠墊采用航空技術生產氟橡膠，naimuo、耐溫、耐壓，硬度達70，拉伸強度1Mpa>12，拉斷伸長率3200，空氣壓縮yongjiu變形￡35，浸25＃變壓器油yongjiu變形￡50。

6、線圈所用原材料進廠嚴格把關，確保每盤銅線的直流電阻相等。繞制時，對線圈匝數、導線直徑、導線電導率、寬度、紙張以及線圈尺寸等都要嚴格控制。

2.  接觸式調壓器

型號：DGC –10／0.22/0～0.25

相數：單相

額定容量：10kVA

額定輸入電壓：0.22kV

額定輸入電流：45.5A

額定輸出電壓：0～0.25kV

額定輸出電流：40A

波形畸變率：＜3%

起始電壓：≤1％

運行時間：1.1倍額定電壓運行1分鐘，額定電壓和額定電流下可連續運行30分鐘

3.耦合電容器

型號：TAWF－400/50

額定頻率：50Hz

標稱電容量：400pF

額定電壓：50kV

測量誤差：包含低壓臂、測量電纜、數字電壓表≤0.5％

局放水平：100%額定電壓≤3pC，80%額定電壓≤2pC

結構型式：絕緣外殼油紙電容結構。由頂罩、電容器本體、移動底座、低壓臂等組成。

4.變壓器保護電阻

型號：GR50－0.2/5

額定電壓：50kV

額定電流：0.2A

標稱阻值：5kΩ

局放水平：100%額定電壓≤3pC，80%額定電壓≤2pC

結構型式：采用漆包鎳鉻絲纏繞在環氧筒上，兩端配置連接管與變壓器分壓器相連，兩

端有屏蔽環，當被試品放電時，保護電阻不會發生絕緣損壞。

5. LBQ-10/0.2電源濾波器

型號：LBQ10-/0.2

額定容量：10kVA

額定電壓：0.2kV

線路數：2路

工作頻率50Hz

衰減特性：40kHz～100kHz≥40dB

100kHz～1MHz≥50dB

運行時間：同變壓器

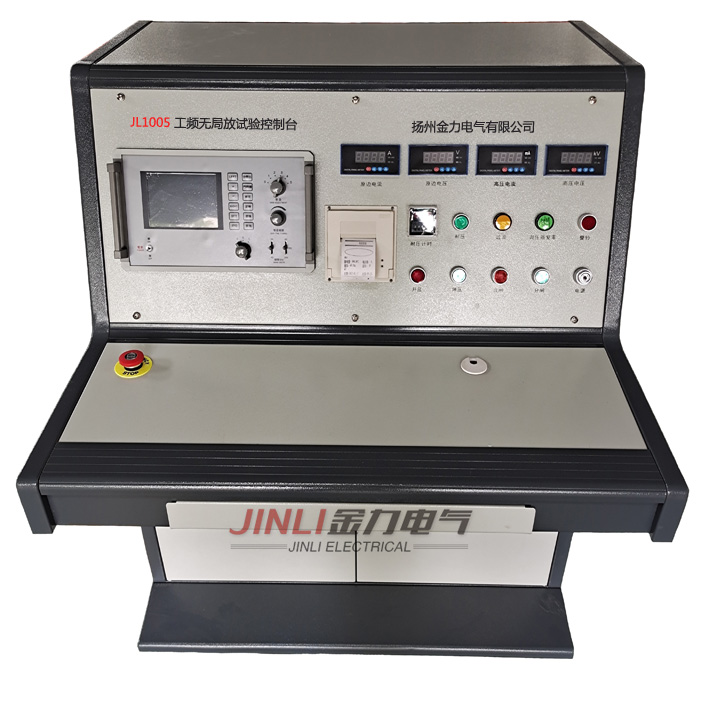

6.JL1005操作控制裝置

型號：JL1005

6.1功能：

6.1.1表計精度：0.5級(高壓測量部分)

6.1.2設有過流保護

6.1.3設有耐壓計時

6.1.4采用同步交流電機驅動調壓器調壓，并設有上下保護和零壓分閘保護功能。

6.1.5控制臺設有試驗室AQ門保護.

6.1.6設有零壓合閘，試品擊穿自動回零功能

6.1.7設有耐壓記時元件，到耐壓時間調壓器自動降至零位

6.1.8指示：

(1)高壓輸出電壓表， 精度0.5級

(2)調壓器輸出電壓表， 精度1.0級

(3)調壓器輸出電流表， 精度1.0級

(4)設有電源合閘指示

(5)設有調壓器復零指示

(6)配有控制測量線一套

(7)重量：60kg

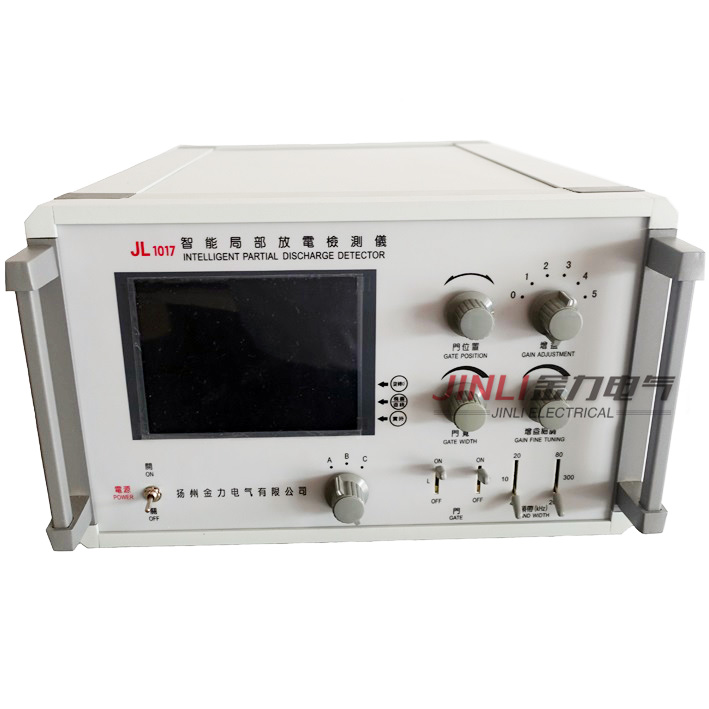

7:局部放電測試儀

型號:JL1017

檢測試品的電容范圍:6pF～250μf

檢測靈敏度＜0.02PC(電容50 pF)

采用大屏幕示波管,屏幕有效工作面100*80mm,可清晰地觀測放電波形。

采用雙表頭顯示放電量，

機內噪音小，檢測靈敏度高，電容覆蓋范圍大，使用試品范圍廣。

放大器頻帶：

①低端：10KHZ、20KHZ、40KHZ任選

②高端：80KHZ、200KHZ、300KHZ任選

放大器增益調節：

粗調六檔，檔間增益20±1db;細調范圍>20db。

時間窗：

①窗寬：可調范圍15°～150°;

②窗位置：每一窗可旋轉0°～170°；

③兩個時間窗可分別開或同時開。

放電量表：

指針式表頭：

對數刻度1-10-100 誤差<±5%(以滿刻度計)<>

線性刻度0-1000   誤差<±5%(以滿刻度計)<>

數字表頭：以3?LED數字表顯示

0-100.0    誤差<±5%(以滿刻度計)<>

橢圓時基：

①頻率50HZ、100HZ、150HZ、200HZ、400HZ。

②橢圓旋轉：以30°為一檔，可作120°旋轉。

③顯示方式：橢圓——直線。

④高頻時基橢圓可按輸入電壓（13∽275V）調節至正常大小，其攝取功率<1伏安。<>

試驗電壓表：

① 量程：100KV（可擴展）

② 顯示：3?數字電壓表指示，精度：優于±5%（以滿刻度計），內、外零標功能
