產品簡介：

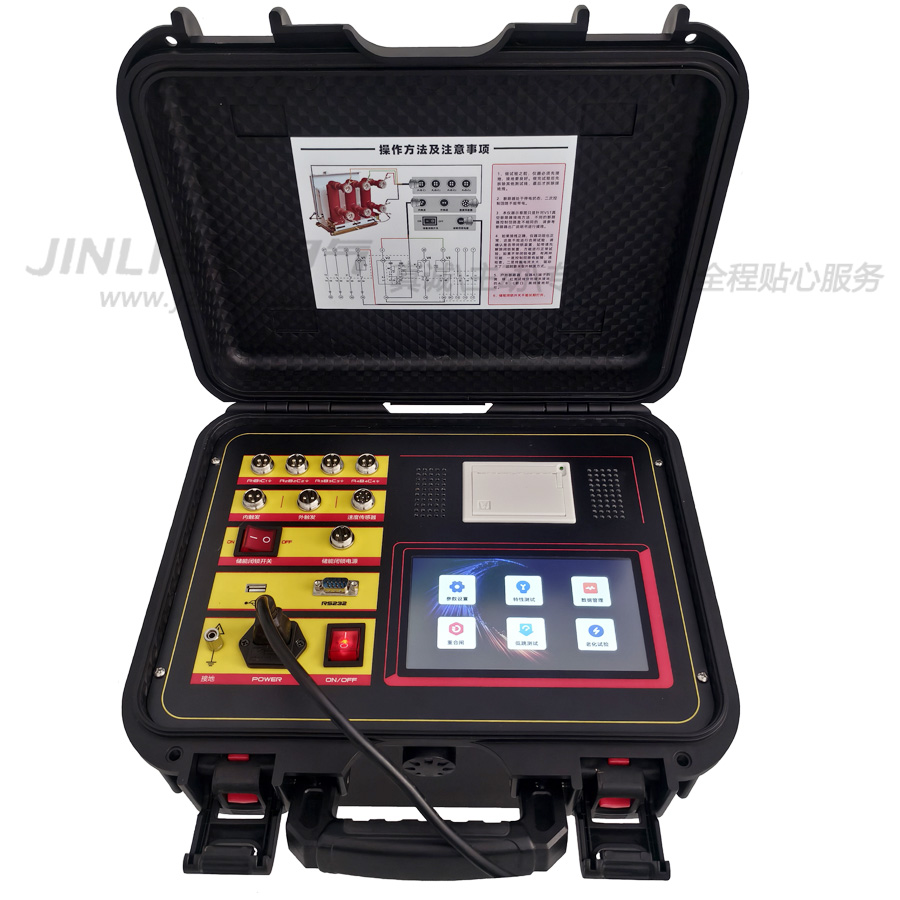

隨著社會的發展，人們對用電的AQ可靠性要求越來越高，高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的AQ運行。機械特性參數是判斷斷路器性能的重要參數之一。JL2001斷路器機械特性測試儀即（高壓開關機械特性測試儀）是依據zui新的《高壓交流斷路器》GB1984-2014為設計藍本，參照中華人民共和國電力行業標準《高電壓測試設備通用技術條件》第3部分，DL/T846.3-2017為設計依據，為進行各類斷路器動態分析提供了方便，能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數。高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的AQ運行。機械特性參數是判斷斷路器性能的重要參數之一。

產品特性：

◆適用于國內外生產的SF6開關、GIS組合電器、真空開關、油開關、真空接觸器（電保持單線圈，如是雙線圈接觸器請選擇真空開關類型）。同時可測12路金屬觸頭斷口、6路主斷口和6路輔助斷口。斷路器動作一次，得到時間、彈跳次數及時間、速度、線圈電流及線圈電阻等數據及波形。具有儲能、自動和手動低跳試驗、斷路器壽命試驗以及閉鎖電源等功能。配有高速熱敏打印機，方便現場打印測試數據。

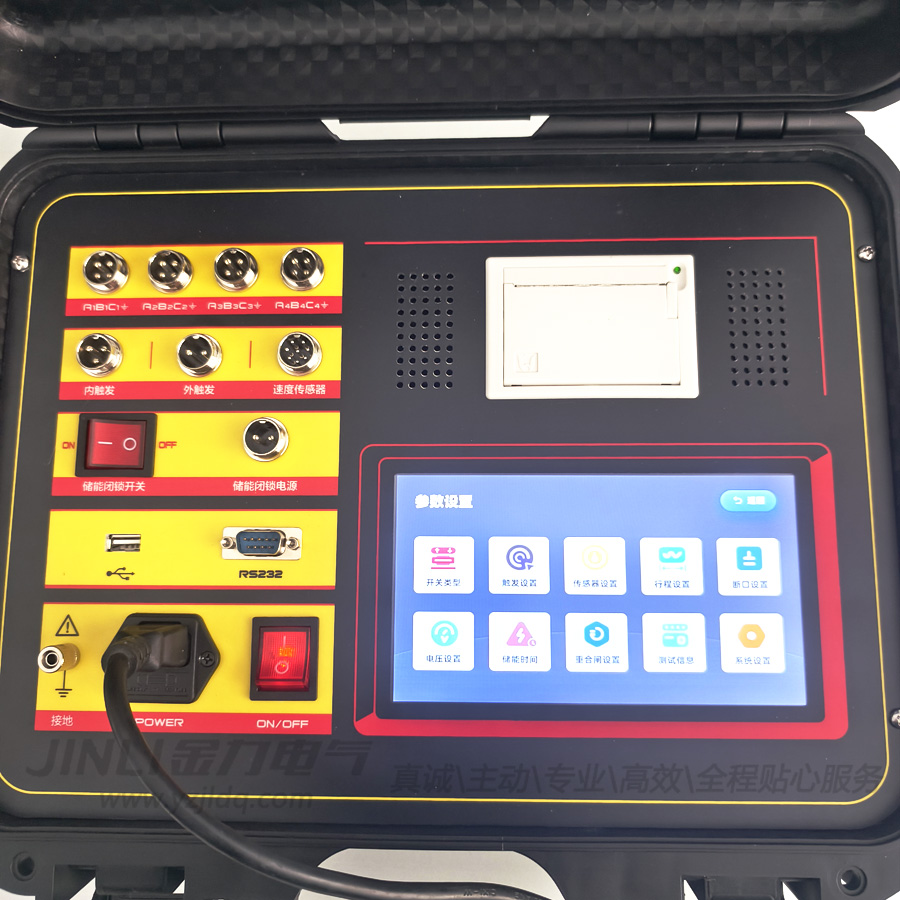

◆7寸彩色高亮屏（亮度可調節），太陽底下操作也清晰可見。菜單式操作，快速測試界面，一鍵操作，支持中英文輸入。12路斷口狀態中文顯示，時間、行程、速度及波形同屏顯示，無需翻頁查看數據。分析指定段平均速度，并在行程曲線標出，方便查看。內置21種常規類型斷路器速度定義，只需選擇開關類型，一鍵測量。

◆機內集成式操作電源，無須現場二次電源，使用方便快捷?？商峁〥C20～270V可調電源，瞬時zui大電流30A。獨特的雙回路電源設計，如合閘或分閘控制回路中的一路損壞，用另一路也可測試合閘和分閘。

◆配備直線傳感器、旋轉傳感器，配固定多功能接頭，安裝極為方便，簡捷。直線傳感器30-1000mm長度任意設置，只需配傳感器即可，儀器不需要返廠更改程序。

◆主機可存儲100組現試驗數據，機內實時時鐘，便于存檔。

◆配備U盤接口及R232接口，數據保存到U盤，上傳到計算機進行分析、保存、打印，R232接口可連接電腦聯機操作（選配功能）。

◆內部抗干擾電路可滿足500KV變電站內可靠使用。

產品參數：

◆時間測量：

12路固有分閘（合閘）時間

分閘（合閘）相內不同期

分閘（合閘）相間不同期之差（1～99ms）

合閘（分閘）彈跳時間（彈跳次數）

內觸發測試范圍：1ms～10000ms，分辨率：0.01ms,

外觸發測試范圍：1ms～10000ms，

                            999ms以?xún)?nèi)分辨率：0.01ms,1000-9999ms

                            分辨率：0.1ms,10000ms以上

                            分辨率：1ms。在200ms以?xún)?nèi)準確率：0.05%±0.1ms

◆速度測量：剛分（剛合）速度、指定時間段（行程段或角度段）平均速度

◆測速范圍：直線傳感器0.01～20.00m/s，準確率:±0.1m/s、345°角度傳感器 0.01～20.00m/s。準確率:±0.1m/s

◆行程測量：動觸頭行程（行程）、接觸行程（開距）、超行程過沖行程或反彈行程

◆測量范圍：直線傳感器：50mm，測量范圍：0-50mm，分辨率:0.1mm。

                                       可選配100-1000mm任意長度的直線傳感器。

                                       旋轉傳感器：345^о旋轉傳感器，測量范圍：0-1000mm，分辨率:0.08^о_。準確率:土(1%L+0.2)mm。

◆電流電阻范圍：zui大電流20A，分辨率：0.01A，電阻1000Ω，分辨率：0.01Ω。準確率:土5%。

◆儀器電源：AC 220V ± 10%；50Hz ± 10%

◆直流電源輸出:DC20～270V連續可調，瞬時zui大電流30A，功率3300W。

◆外觸發觸發電壓：AC/DC10-300V，電流≤120A

◆隔離開關或儲能到位斷路器測量范圍：

⑴、電壓輸出：DC20～270V（可調）；

⑵、電源輸出時間：0.01-10秒（可設置）；

⑶、斷口信號zui大采集時間為10秒；

⑷、可測斷口合、分閘時間、三相不同期、彈跳時間及次數

◆主機體積：360×260×170mm

◆使用環境：-20℃~+50℃

◆相對濕度：≤90%
