ZGF-120KV系列金力直流高壓發生器產品操作闡述

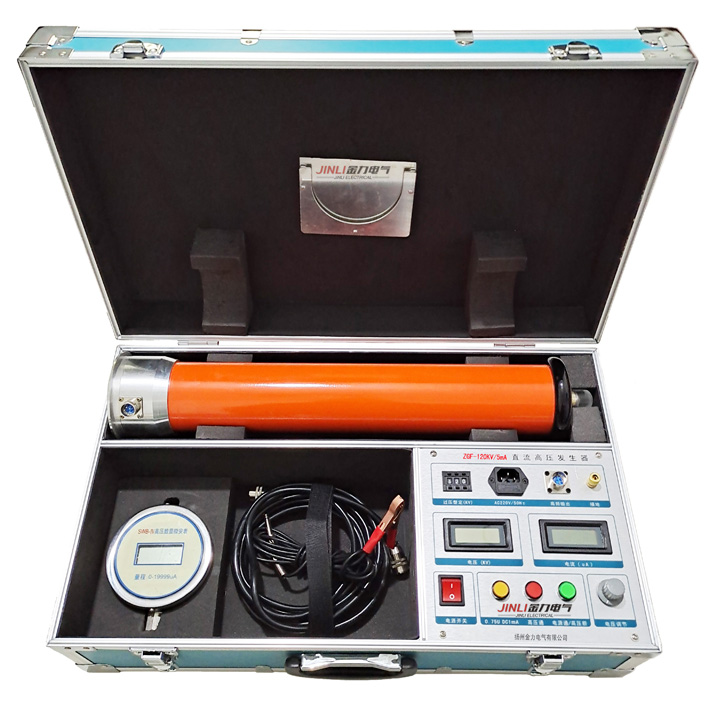

● 直流高壓發生器控制箱上的顯現燈、開關、旋鈕等都已標示明晰，看此操作闡明時，請參照控制箱的面板上元器材稱號運用。
● 高壓塔底盤旁邊面有七芯插座為聯接控制箱電纜之插座，底盤旁邊面有銅接線柱為接地端子作銜接地線用。
● 隨附有高壓屏蔽電流表為數顯微安表，表頂端上的插孔為銜接被試品的線插孔，一起也作為電源開關，不用時請拔掉插頭，就主動封閉電源。換電池時請將上蓋鏍絲翻開，換好后請扣好蓋用鏍絲擰緊。扁園表換電池時翻開后蓋。
1、將控制箱面板上的接地端子與高壓塔的接地接線柱，用接地線銜接在一起，并與現場或實驗室的地線接牢。為保證您與設備的AQ，請必須重復查看接地線，以保證各部位接地杰出。
用供給的七芯電纜銜接控制箱與高壓塔，電纜兩頭為相同的疾速航空插頭，留意用插頭旁邊面豁口對準插座內側粗凸部分刺進并順時針擰緊。（可用電纜任一端銜接控制箱或高壓塔）
接好電源線，電源為單相溝通220V，工頻50Hz。
2、翻開電源開關，此刻電源開關燈（綠燈）和面板表亮。則高壓指示燈(綠)亮，如高壓提示蜂鳴器處在開的方位，則鳴叫以提示操作者在加高壓，此刻，順時針旋轉高壓輸出調理鈕，則升高壓，電壓表顯現為負載試品上的電壓kV值，電流表則顯現試品上流過的電流和一切走漏電流的之和，但不包括內置高壓分壓器的電流。電流以微安單位uA值。如果翻開電源開關，高壓顯現燈（綠燈）不亮，且毛病顯現中“回零”燈（紅燈）亮時、則表明高壓輸出調理鈕未在零位上，請逆時針旋轉此鈕至“零位”上，并將微調電壓旋鈕回到零位上，此刻“回零“燈平息，再順時針調理，即可升壓。
3、若不需求額外輸出電壓范圍內的調壓維護時，要把過壓維護整定鈕順時針旋至zui大值。不然，當輸出電壓超越額外輸出電壓時，即主動維護，堵截高壓。若需求在額外輸出電壓范圍內進行調壓維護時，請空載升壓按以上過程升壓到預訂的維護電壓上，再將過壓維護整定旋鈕漸漸逆時針旋轉到所需求的電壓上，作過壓維護動作，“過壓”指示燈亮，堅持過壓維護整定旋鈕就定于此方位上，將升壓旋鈕回到零位上，封閉電源。接上試品，當升壓超越預訂電壓時即主動堵截高壓。
4、當發生過壓、過流等毛病時，高壓主動堵截，高壓顯現燈（綠燈）平息，蜂嗚器中止鳴叫，相應毛病指示燈亮，闡明試品已短路，若要從頭啟動時，應將高壓輸出調整鈕回到零位上，微調旋鈕相同回到零位上，再關掉電源開關，然后，再翻開電源開關，才干切除維護從頭升壓。
● 正常作業關機時，應先將高壓調整旋鈕逆時針回到零位上，再將微調電壓旋鈕回到零位上，zui終，關掉電源開關。
● 電源開關兼用作維護重置開關，故當毛病顯現燈（回零顯現燈在外）亮后，應封閉電源開關再翻開才干免除維護，從頭升壓。
5、負載為大容性負載時，為防止充電電流過大而觸發過流維護，應適當怠慢升壓速度。實驗結束后，將輸出電壓調整鈕逆時針旋至零位上，此刻電壓表仍顯現試品上的電壓值，請等試品經過高壓塔放電至20kV以下時再用接地棒放電，以保證AQ。
