直流高壓發生器的基本工作原理

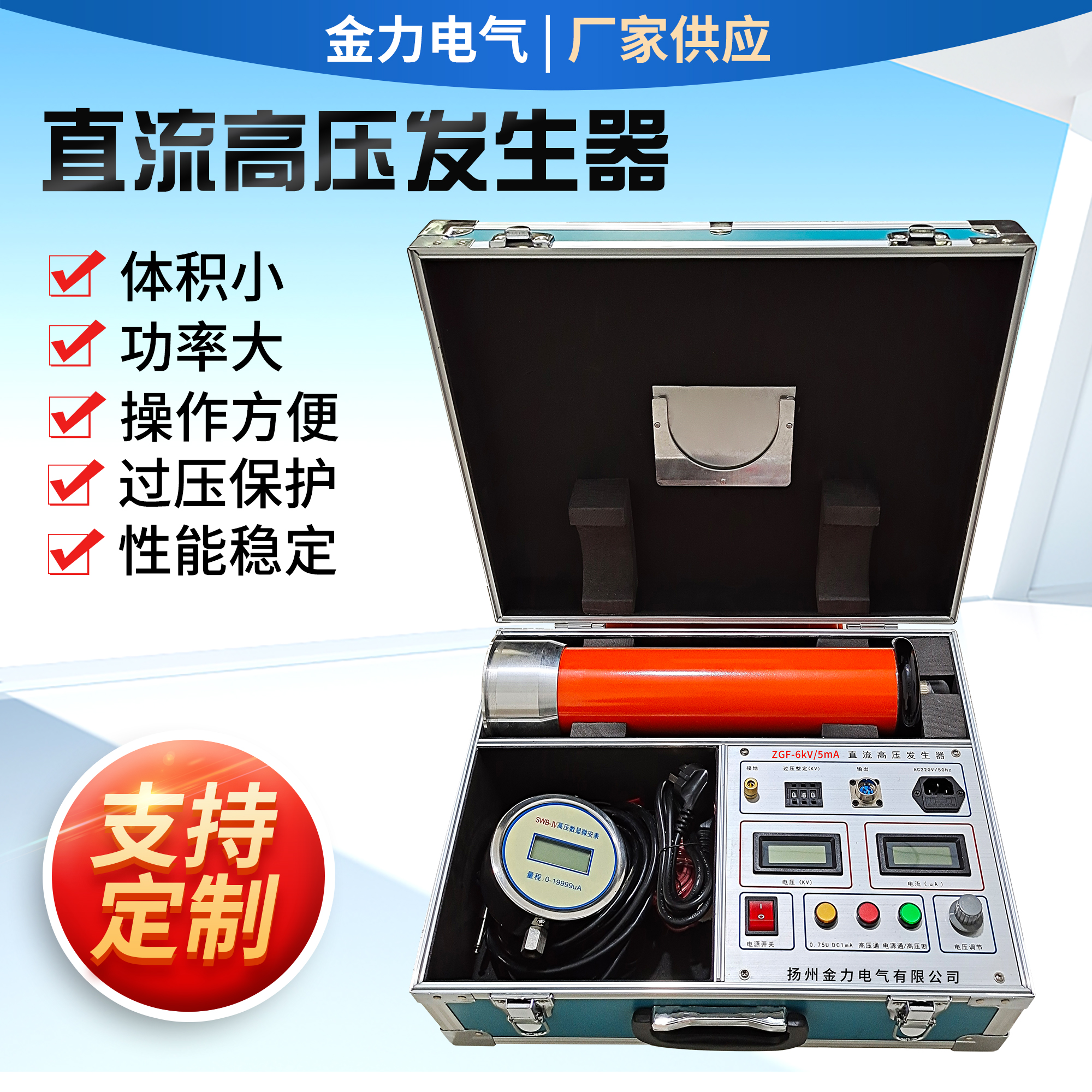

高頻變壓器的輸入端接受中高頻電壓信號，通過倍壓整流電路（整流硅堆D以及電容器C），達到直流高壓的輸出，圖中，R1為電流測量采樣電阻，流過R1的電流即流過負載RL的電流，R2、R3，為高壓測量電阻，兩者共同構成分壓電路（R3為高壓臂,R2為低壓臂），直流高壓發生器（又稱直流發生器）裝配結構是:R1,R2置于直流高壓發生器控制箱，R3與中高頻變壓器、倍壓整流電路等置于倍壓筒，控制箱輸出的中高頻電壓信號通過電纜與倍壓筒相連。

電力設備絕緣預防性試驗包含了交流耐壓試驗和直流耐壓試驗，由于在直流電壓和交流電壓作用下，設備絕緣上的電壓分布不同，因而直流耐壓試驗在某些交流電壓較難實現的絕緣強度測試方面發揮了重要作用，成為交流耐壓的有效補充，直流高壓發生器是直流耐壓試驗的主要設備，為保證直流耐壓試驗的準確可靠，直流高壓發生器需要進行定期量值校準，本文基于直流高壓發生器的基本原理，對這類設備實驗室計量校準中發現的若干問題進行了較為詳盡的探討，從而保證了量值傳遞的準確可靠。

直流高壓發生器耐壓試驗步驟：

⑴在做負載試驗前，將高壓屏蔽微安表安裝到倍壓筒上的高壓輸出端上。并將配套的高壓線分別接到微安表上和被試品上。

⑵檢查儀器、放電棒、倍壓筒、試品聯接線、接地線是否正確。接地線聯接是否可靠。檢查高壓距離是否符合要求。方可開始進行試品的高壓試驗。

⑶直流高壓發生器檢查確認儀器等無異常情況后。接通單相交流220V電源開關。此時綠燈亮，表示電源接通，可開始進行試品的直流泄漏和直流耐壓試驗。

⑷按紅色按鈕，則紅燈亮。。表示高壓接通，待升高壓。

⑸順時針方向平緩調節調壓電位器，輸出端即從零開始升壓，升壓速度以每秒3-5kV上升試驗電壓為宜。對于大電容試品升壓時則需要緩慢升壓，否則可能導致電壓過沖。還需監視電流表充電電流不超過直流發生器的充電電流，當升到所需的電壓或電流后，按規定時間記錄電流表及電壓表的讀數。

⑹試驗完畢后，降壓，將調壓電位器回零后。隨后按綠色按鈕，切斷高壓并關閉電源開關。

⑺試驗完畢后，應用放電棒對試品進行多次放電，放電后方可靠近試品和拆線工作，對小電容試品如氧化鋅避雷器、磁吹避雷器等緩緩調節調壓電位器升壓到所需的電壓（電流）值，然后從數顯表上讀出電壓（電流）數值。如需對氧化鋅避雷器進行75％VDC-1mA的測量時，應先升到電流到1000uA時電壓值停止（這時可記錄電壓、電流值），然后按下黃色按鈕,電壓即降到原來的75％,并保持此狀態，此時可讀取微安表數值及電壓值，測量完畢后，調壓電位器逆時針回到零位，按下綠色按鈕，需再次升壓時按紅色按鈕即可；對大電容試品時，升壓應更要緩慢，并需要監視電流表充電電流不超過發生器的較大充電電流，一定要放慢升壓速度,避免充電電流過大。試驗完畢后，將電壓調節電位器逆時針回到零位上。隨后按綠色按鈕，切斷高壓。此時先不要關閉電源，電壓表顯示還有電壓值，此為存電電壓，等電壓降到2000V左右，方可用放電棒進行多次放電，有保障。
