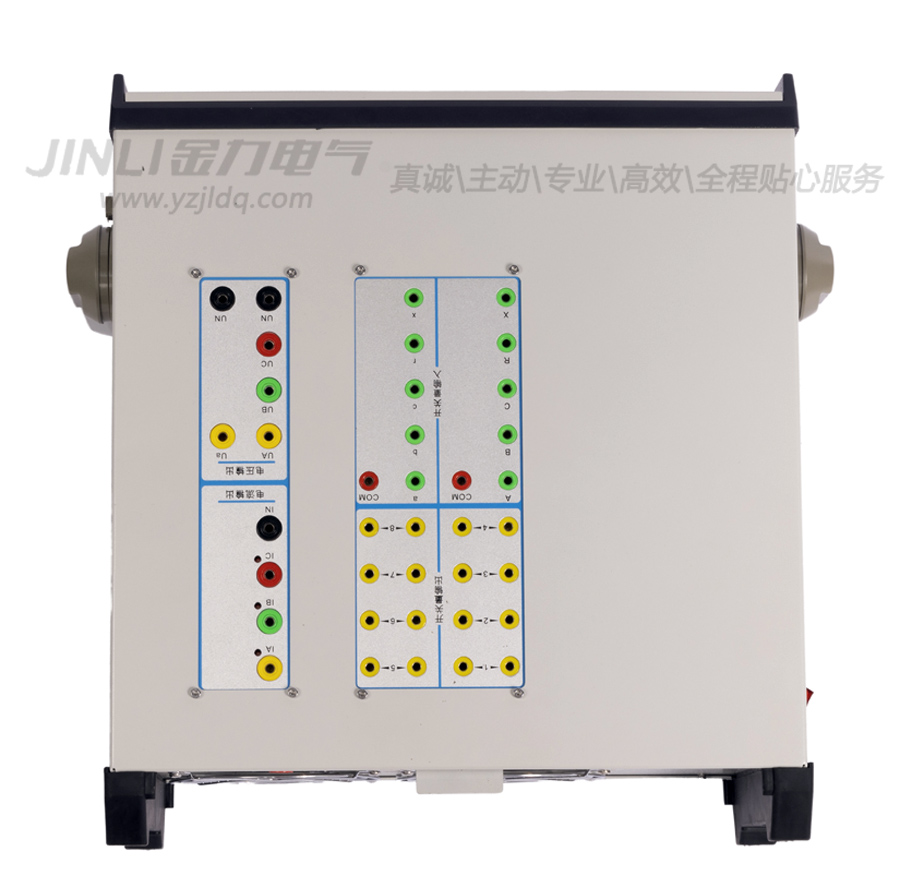

產品簡介：

JL5012十二相繼電保護測試儀依靠先進的模塊化設計、LX的數字電路技術和高精度的線性功放，開發出9路電壓、12路電流的全功能高電壓繼電保護測試儀。電壓電流具有高精度、高穩定性、高可靠性特點，同時全程可設置回采并可轉COMTRADE文件，以便于現場調試。JL5012十二相繼電保護測試儀對于變電站、發電廠和各類工礦企業的母差保護等復雜保護校驗可以大幅提高測試便捷和工作效率。

產品特性：

◆ 標準21相電壓電流完整同時輸出，且幅值、相位、頻率完全獨立調節

◆ 21通道閉環回采錄波監視對本機21通道電壓電流輸出波形進行回采、監視和錄波，可直觀方便地監視和觀察輸出波形失真情況，錄波時間由硬盤容量大小決定，并可在故障再現中重放錄波文件。

◆ 雙操作方式除了單機操作外，裝置還可以外接臺式機或筆記本電腦進行操作，兩種方式功能完全一致，真正完整的雙操作模式。

◆ 高性能主控制器輸出部分采用超高速DSP+FPGA控制，實時信號處理能力極強，傳輸頻帶寬，每周輸出2400點高精密波形，18位DA轉換器。輸出波形精度極高，失真小，線性好。

◆ 高速大容量工控機，10.4”超大屏幕內置嵌入式Windows XPE操作系統，軟件系統高度穩定，電子硬盤容量大，任意開關機，絕無系統損壞。裝置自帶10.4”超大屏幕，顯示容量和字體大，效果佳。

◆ 模塊式組合部件結構采用軍工技術，實現多級絕緣隔離和等電位靜電屏蔽防護，大量采用精密元器件，并進行了專業化的結構設計。裝置可靠性高，EMC性能JIJIA，且體積小、重量輕、功能全、攜帶方便。

◆ 新型高保真線性功放輸出端一直堅持采用高保真、高可靠性模塊式線性功放，而非開關型功放，小信號精度極高，波形精致平滑，性能ZY。不會對試驗現場產生中高頻干擾，而且保證了從大電流到微小電流全程都波形平滑、精度優良。

◆ 功能強大可完成各種自動化程度高的大型復雜校驗工作，能方便地測試及掃描各種保護定值，進行故障回放，實時存儲測試數據，顯示矢量圖，聯機打印報告等。12相電流可方便進行三相差動保護測試，21相輸出可用于備自投測試。

◆ 備自投測試及快切功能10路開入8對開出，可測試各種備自投和快切裝置。測試界面設計美觀，可直接顯示各種系統主接線圖、各開關接點狀態、電流電壓幅值非常直觀方便地測試、記錄和顯示整個備自投裝置的動作過程。

◆ 接點豐富10路接點輸入和8對空接點輸出。輸入接點為空接點和0~250V電位接點兼容，可智能自動識別。輸入輸出接點可根據用戶需要擴展。

◆ 獨立可調直流電源設有一路大功率110V 或 220VZY直流電源輸出。

◆ 接口完整裝置面板上有自帶鍵盤和鼠標，單機能進行完整操作。裝置帶有USB口和網口，可與PC機通信進行操作，可外接打印機、鍵盤、鼠標、U盤等。

◆ 內置GPS裝置自帶GPS接口，可實現雙機同步測試，可進行光纖縱聯差動保護試驗。

◆ 完善的自我保護功能散熱結構設計合理，硬件保護措施可靠完善，具有電源軟啟動功能，軟件對故障進行自診斷以及輸出閉鎖等功能。

◆ 輕小型高集成單機和一體化結構屬于跨專業聯合設計產品，綜合了多專業的先進科技成果。體積小，重量輕，具有很高的性能價格比。

功能與用途：

除可對各種繼電器（如電流、電壓、反時限、功率方向、阻抗、差動、低周、同期、頻率、直流、中間、時間等）及微機保護進行檢定外，并可模擬單相至三相的瞬時性、YJ性、轉換性故障進行整組試驗。還可完成各種自動化程度高的大型復雜校驗工作，能自動測試及掃描各種保護定值，進行故障回放，測試備自投、快切、系統振蕩等，實時存儲測試數據，顯示矢量圖，聯機打印報告等。６相電流可方便進行三相差動保護測試，12相輸出可用于備自投測試。

環境條件：

◆ 正常工作溫度：--5℃~45℃

◆ 極限工作溫度：--10℃~50℃

◆ 儲存及運輸：0℃~40℃

◆ 工作濕度：20%~90%，無凝露

◆ 工作環境：無腐蝕性氣體

◆ 大氣壓力：80kPa~110kPa

◆ 海拔：0~3000m

產品參數：

◆ 交流電流輸出：12路，每路30A/450VA

◆ 交流電壓輸出：9路，每路120V/80VA

◆ 交流輸出精度：0.1%（主量程范圍內）

◆ 直流電流輸出：12路，每路±10A/120VA，0~60A

◆ 直流電壓輸出：9路，每路±160V/80VA，0~350V

◆ 直流輸出精度：0.2%（主量程范圍內）

◆ 相位：0~360°

◆ 相位精度：0.01°

◆ 疊加諧波：2~24次諧波

◆ 輸出頻率：0~1200Hz

◆ 頻率精度：0.001Hz

◆ 開入量：10路（無極性,可擴展）

◆ 開出量：8對（可擴展）

◆ 獨立直流：DC110V/220V，額定電流1.5A

◆ 外形尺寸：420×360×210mm3

◆ 重量：22kg
