產品簡介：
JL3017變壓器性能綜合測試臺是測量變壓器、空載短路、變比、直阻、耐壓、控制于一體的測試設備，具有體積小、重量輕、精度高、測試簡便，變壓器性能綜合測試臺是電力部門更新?lián)Q代的理想產品。
變壓器性能綜合測試臺適用供配電系統，電力變壓器制造廠，工礦等企業單位，變壓器綜合試驗臺能真實地判斷電力變壓器的空載電流，空載損耗，阻抗電壓和負載損耗，準確的測量電力變壓器直流電阻，變比，實施狀態診斷，確保運行，為監測或修造變壓器提供了可靠的數據。
使用條件：
變壓器性能綜合測試臺應在下列條件使用：
◆ 安裝高度不超過海拔1000米。
◆ 周圍介質溫度不高于 +40 ℃，不低于 –5 ℃。
◆ 空氣相對濕度不高于85%。
◆ 沒有導電塵埃與破壞金屬及絕緣的腐蝕性氣體場所。
◆ 沒有爆炸危險的場所。
◆ 沒有振動且垂直傾斜不超過５o的場所。
檢查接線板上的接線是否正確，接線柱的連線之間及連線與地之間是否有短路現象（即由測試臺到被試品的連線的相與相之間是否有短路現象）。
合上空氣開關，“電源指示”燈亮，若不亮，應停電檢查是指示燈壞了還是原熔絲損壞（注：熔絲要適當，絕不允許用非保險絲代替）。檢查正相序指示燈亮，若不亮則更換電源進線相序，此時二次回路電源接通，若調壓器不在零位，則自動回零。調壓器回零后，即可按以下順序進行試驗：
◆ 直流電阻試驗;
◆ 變比組別試驗；
◆ 空載試驗短路試驗；
◆ 感應耐壓試驗;
◆ 工頻耐壓試驗.
變壓器性能綜合測試臺做試驗前請?jiān)敿?xì)閱讀直流電阻測試儀說明書、全自動變比組別測試儀及變壓器空載短路測試儀說明書。
試驗方法：
A．直流電阻測試：
◆ 將電氣試驗項目開關旋轉至直阻，直阻信號燈亮，打開變壓器直流電阻測試儀的電源開關，即可進行直阻測試。
B．變比組別試驗：
正確接線：即板后接線柱所標高低壓側與被試變高低壓側必須一致，且相序一致.
◆ 將電氣試驗項目開關旋轉至變比，變比信號燈亮，打開全自動變比組別測試儀的電源開關，即可進行變比試驗。
◆ 詳細閱讀變比全自動測試儀的使用說明書，熟悉程序后方可操作，否則可能造成設備損壞人身事故。
◆ 試驗完畢，關閉電源，變比組別試驗結束。
C．空載短路試驗：
旋動電氣試驗項目開關至空負載, 空負載信號燈亮。
空載試驗：
◆ 分別接好被試變壓器對應的低壓側（a、b、c）,高壓側開路，注意相序不能有誤。
◆ 按照被試變壓器的容量設置好各屏幕的數據。
注：根據被試變壓器低壓側額定電源選定不接CT和外接CT檔位。外接CT比為30/1。
◆ 按“調開”按鈕，調開指示燈亮，此時按“升壓”按鈕。相對應的指示燈亮，調壓器開始升壓，當跟隨電壓顯示為被試變壓器的低壓側額定電壓時，即停止升壓。記好數據后按“降壓”按鈕，降壓指示燈亮，使調壓器回零，回零燈亮。然后旋轉電氣試驗項目開關旋鈕至停位方可更換連線。
短路試驗：
◆ 分別接好被試變壓器所對應的高壓側（A、B、C）。將被試變壓器低壓側短路，高壓加壓。
◆ CT檔位選擇是根據被試變壓器高壓側的額定電流來選擇，方法與空載試驗一樣。
◆ 升壓過程中監視的是三相電流，一旦三相電流分別等于高壓側的額定電流應立即停止升壓，鎖定、打印與空載試驗一樣， 旋轉“降壓”按鈕，使調壓器回零 ，再旋轉“空載短路/耐壓試驗”旋鈕至停止位置，拆除連線。
D.  感應耐壓試驗：
◆ 旋動電氣試驗項目開關至中頻位置，中頻信號燈亮，按電機啟動，中頻機組開始工作。再按調開按鈕，然后按升壓按鈕升壓至800V，控制臺上有中頻輸出電壓和輸出電流顯示。結果看三相電流是否平衡即可，按計時按鈕，時間一般設置為40S，計時完畢自動降壓，按電機停止，感應試驗結束，空負載試驗、感應耐壓試驗后面的輸出線不需要更換。
E.工頻耐壓試驗：
◆ 旋動電氣試驗項目開關至耐壓位置，耐壓信號燈亮。
◆ 試驗變壓器的高壓尾應有可靠接地。
◆ 將試驗變壓器高壓輸出端接至被試變壓器高壓端（A、B、C），調節耐壓過流保護至適當大小，非試驗人員撤離被試變。
◆ 可根據用戶需要，旋轉點動/連動按鈕，按 “合閘”按鈕，合閘燈亮，試驗回路接通，按“升壓”按鈕，升壓指示亮，升壓過程中密切注視被試品，耐壓輸出電流和調壓輸出電壓。耐壓儀表電壓升至規定值時停止升壓，打開時間繼電器，若正常，計時60秒后蜂鳴器閃鳴，試驗變壓器自動開始降壓，降壓指示燈亮。降壓完畢回零燈亮，試驗結束。
a.升壓時應從零均勻升壓至規定值。
b.“耐壓過流保護”調節應適當（一般應規定為試驗變壓器額定電流的1.3—1.5倍）。
c. 進行耐壓試驗時，被試變壓器的高壓（A、B、C）應短接，低壓（a、b、c）與中性點（O）短接并可靠接地。
供貨成套性：

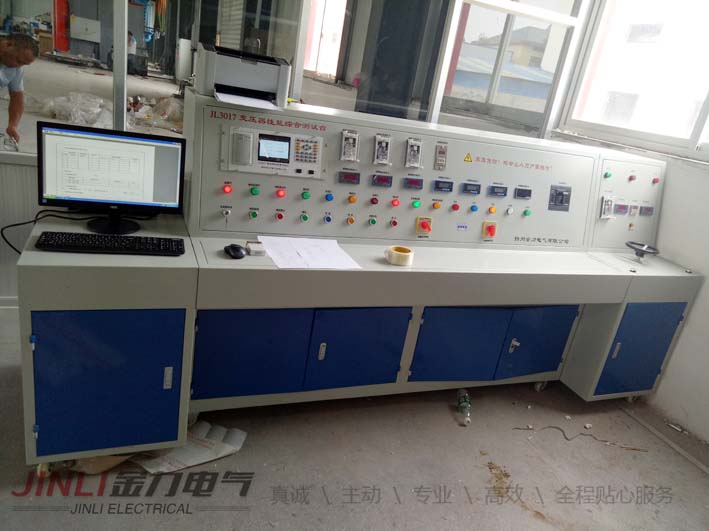

◆ 變壓器特性綜合測試臺   一臺
◆ 直流電阻測試儀         一臺
◆ 全自動變比測試儀       一臺
◆ 變壓器損耗參數測試儀   一臺

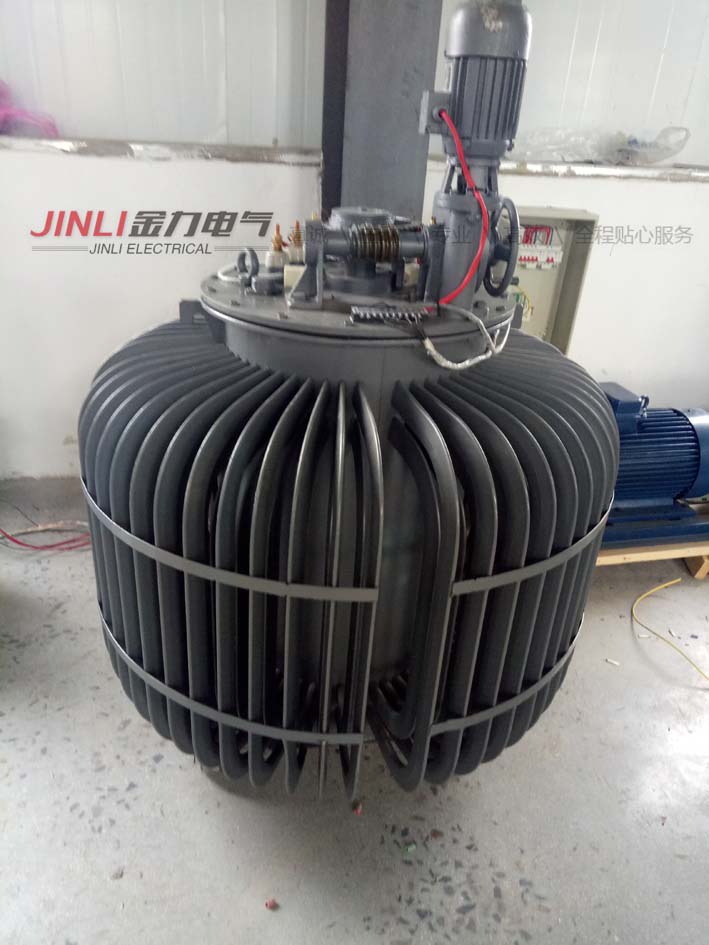

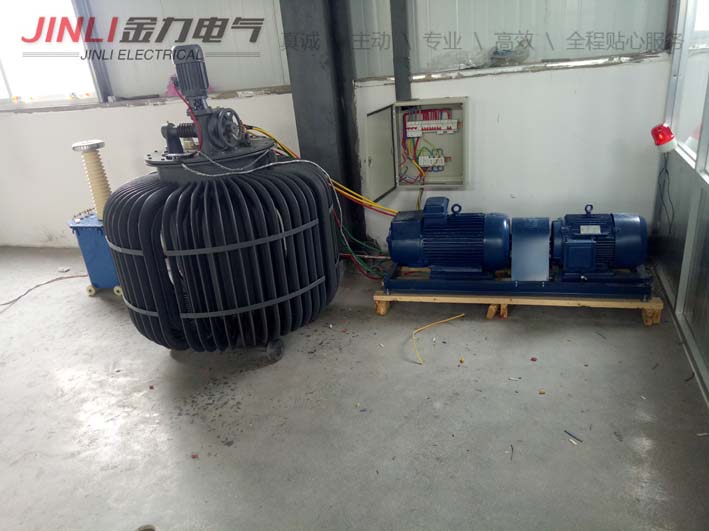

◆ 200KVA感應調壓器       一臺

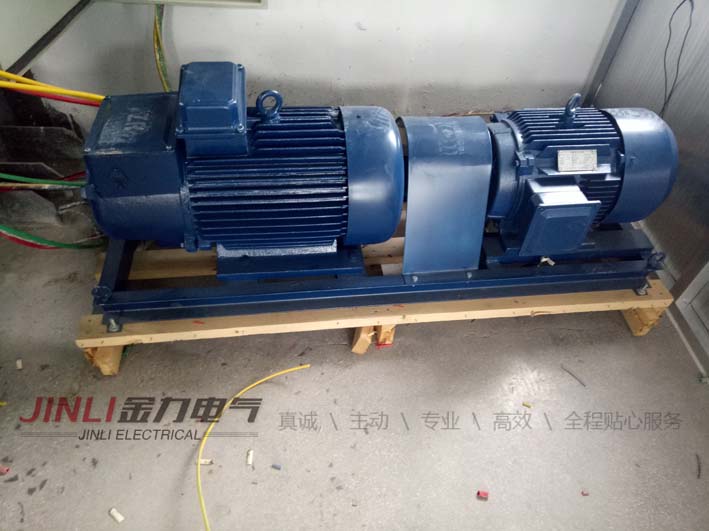

◆ 50KW中頻機組           一臺

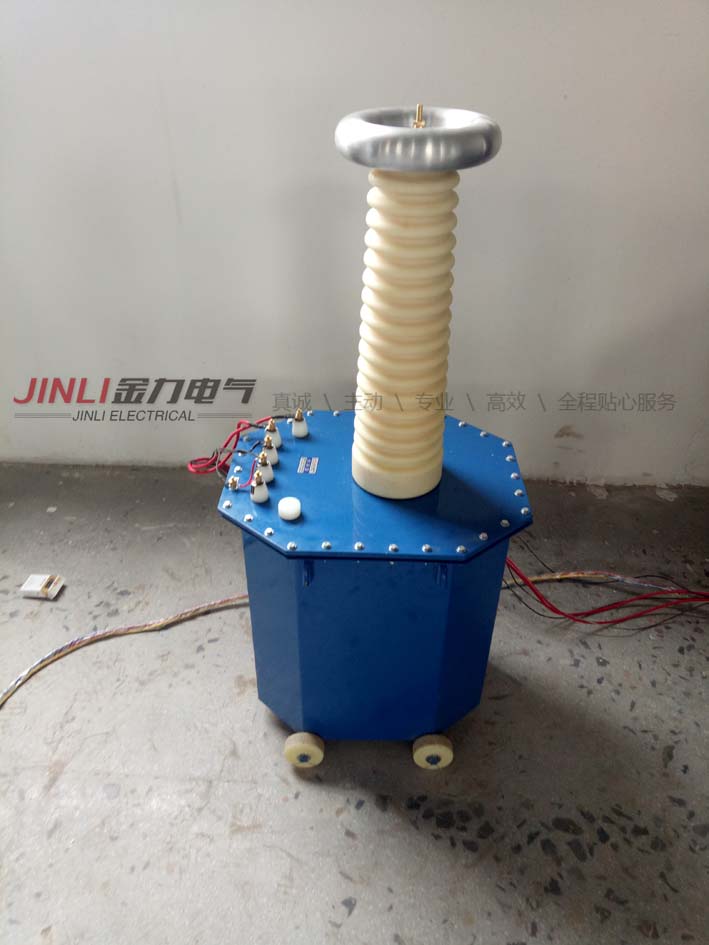

◆ 30KVA/100KV試驗變壓器  一臺
◆ 電力測試配線           一套
◆ 產品說明書             一份
◆ 產品合格證             一份
