串聯諧振做容性試品的交接和預防性試驗

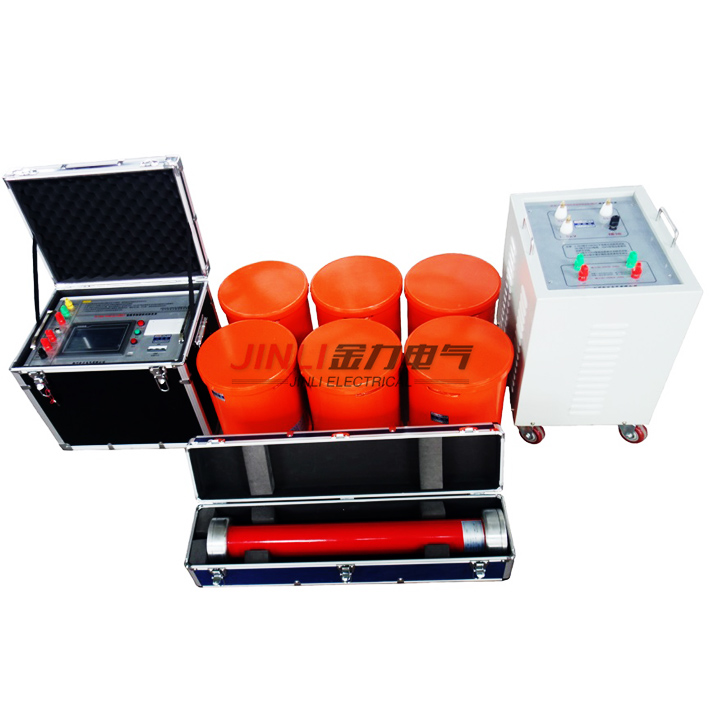

變頻串聯諧振試驗裝置是運用串聯諧振原理，利用勵磁變壓器激發串聯諧振回路，調節變頻控制器的輸出頻率，使回路電感L和試品C串聯諧振，諧振電壓即為加到試品上電壓。變頻諧振試驗裝置廣泛用于電力、冶金、石油、化工等行業，適用于大容量，高電壓的電容性試品的交接和預防性試驗。
一、布置試驗接地線的注意事項
由于被試電纜的電容量較大，若在試驗時試品擊穿或發生高壓引線對地放電，在電纜的接地端處，試驗接地線和控制箱外殼等處，可能會產生暫態過電壓。本設備已在控制箱和主要部件內，采取多重暫態過電壓保護措施，能保證設備的正常工作。此外，在試驗接地線布置方面還應注意采取下列保護措施：
1.試驗設備(諧振電抗器、分壓器、勵磁變壓器等)應盡量靠近被試電纜頭，減少試驗接地線的長度，即減少接地線的電感量。
2.采用專配的一點接地式試驗接地線組。特別注意試驗接地線應盡可能的短，不要任意延長接地線長度。
3.試驗時操作人員除接觸調諧、調壓絕緣旋鈕外，不要觸及控制箱金屬外殼，否則在高壓側擊穿或放電時，可能有輕微的刺痛感。有條件時，建議操作人員站在橡膠絕緣墊上工作。
4.試驗變壓器有800V、1000V、1500V三個端子，當系統所需高壓小于15kV時選用800V端子，當系統所需高壓大于15kV小于60kV時選用1000V端子，當系統所需高壓大于60kV時選用1500V端子。
二、變頻串聯諧振耐壓試驗裝置注意事項:
1.本試驗設備應由高壓試驗專業人員使用，使用前應仔細閱讀使用說明書，并經反復操作訓練。
2.操作人員應不少于2人。使用時應嚴格遵守本單位有關高壓試驗的AQ作業規程。
3.為了保證試驗的AQ正確，除必須熟悉本產品說明書外，還必須嚴格按國家有關標準和規程進行試驗操作。
4.各聯接線不能接錯，特別是接地線不能接錯。否則可導致試驗裝置損壞。
5.變頻串聯諧振耐壓試驗裝置使用時，輸出的是高電壓或超高電壓，必須可靠接地，注意操作AQ。
6.當開機且回零后仍然不能升壓時，請長時間按下復位鍵(10秒鐘左右)，并使控制箱面板的指示燈正常，即除"高壓"以外沒有其它紅燈亮，然后開始正常操作。
7.當電壓電壓大于10V，而還沒有進行調諧時，系統會自動失諧，以防止一諧振就產生高壓傷害試品甚至對人體帶來傷害
