繼電保護測試儀要怎么接線

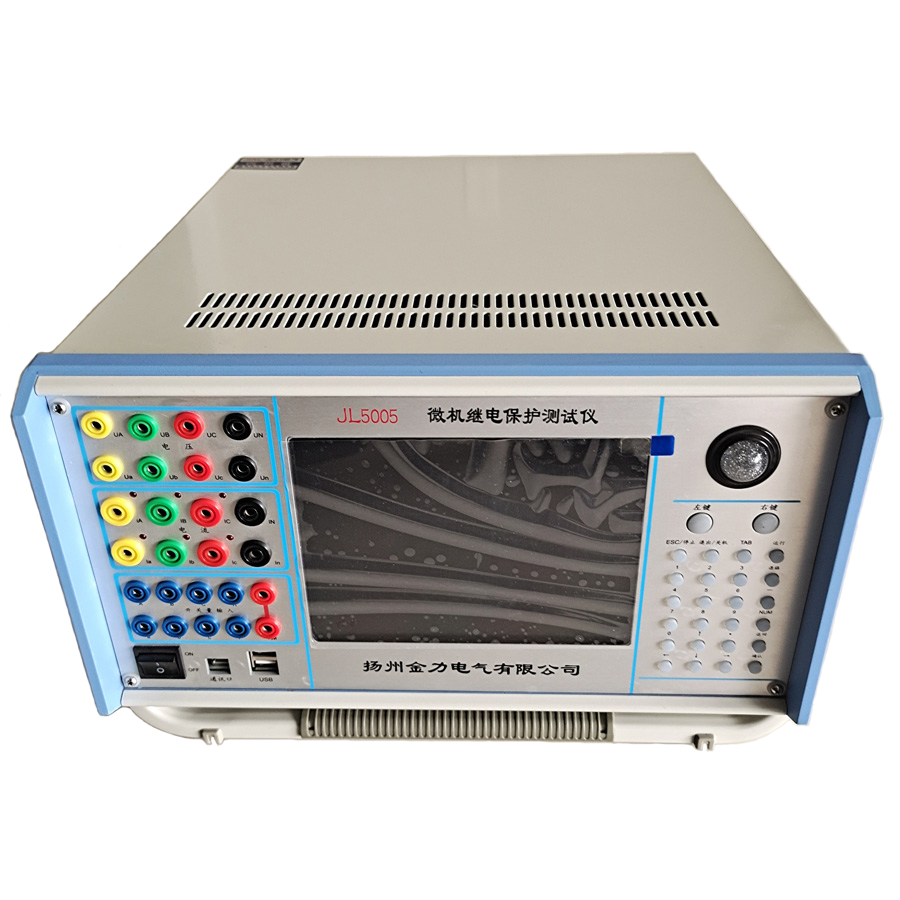

微機繼電保護測試儀（又稱繼電保護測試儀）內部的交直流電壓、電流源采用了新電源技術，使儀器在電路設計、器件選型、面板布局、內部結構設計上達到技術水平。該繼電保護校驗儀具有功能完善、選材優良、測試項目數據清晰、操作簡單等優點，是電力繼保部門的首要選擇設備。

微機繼電保護測試儀測試?yán)^電器的種類：電流繼電器，電壓繼電器，重合閘繼電器，中間繼電器，差動繼電器等。

本微機繼電保護測試儀配有定值輸出可單獨作電壓源。

采用數碼顯示，讀數直觀。

結構緊湊，體積輕巧，便于攜帶，搬運。

現場做繼電保護試驗時,不知道如何操作,操作過程中,遇到故障不知道如何解決,不知道如何接線和操作順序時等等,這些問題都是繼保工作需要知道的！

微機繼電保護測試儀開機步驟我們來看看究竟怎么做：

1.首先將測試儀電源線插入AC220V電源插座上，開啟主機電源，工控機啟動Windows操作系統，啟動完畢后，主機自動進入測試儀軟件主界面。

2.然后開啟功放電源開關，接好電流、電壓回路，有必要也要接好開入量，選擇相應軟件模塊進行試驗。

注意事項：

①當連接電流回路時，可能會出現打火現象，這是正常的，不必?fù)?dān)心。電流回路有20V左右的直流電壓。當回路短接后，此電壓自動消失。如果想不出現打火現象，可關閉功放電源開關，再接電流回路的線，接好以后再開啟功放電源開關，這樣就可避免出現打火現象。

②檢查接線是否正確。當電流開路指示燈亮起紅燈時，說明該相電流回路接線有誤；當電壓短路指示燈亮起紅燈時，說明該相電壓回路接線有誤。電壓短路指示燈是不能自行恢復正常的。當電壓回路排除故障后，應關閉功放電源，暫停20秒后再開啟功放電源，這時，電壓短路燈沒有亮起紅燈，則說明接線正確。
