哪些情況下需要使用變頻串聯諧振裝置

　　市場上有許多串聯諧振交流耐壓試驗裝置，被電力工作者用于進行電力高壓耐壓試驗項目，串聯諧振交流耐壓試驗具有十分的重要性，那么什么情況下必須要使用串聯諧振交流耐壓試驗裝置呢？

　　必須要使用串聯諧振交流耐壓試驗裝置的情況，主要體現在當進行直流耐壓試驗或者使用高壓試驗變壓器進行耐壓試驗時，無法更準確地將高壓電氣設備的內部缺陷、絕緣缺陷檢出的時候，就必須要使用到串聯諧振交流耐壓試驗裝置，來對高壓電氣設備進行串聯諧振交流耐壓試驗。

　　具體來說歐下面幾點：

　　一、當耐壓試驗無法真實反映現場試驗下電場分布的情況，對于高壓電氣設備的內部缺陷很難發現。

　　二、當使用直流耐壓設備時，直流電壓將高壓電氣設備內部的局部放電大幅度減弱，此時內部絕緣缺陷難以檢出。

　　三、當進行工頻交流耐壓試驗時，試驗反映的實際運行電壓波形，同運行中出現的工頻暫態電壓升高的情況，比較相符合，且不存在等價性的問題。當電力工作者在實際工作中出現了以上的一些現象的情況下，就必須要使用串聯諧振交流耐壓試驗裝置來進行更為實用，且更能有效檢測出被試品的絕緣缺陷的耐壓試驗。

　　只有有效地檢測出高壓電氣設備的耐壓絕緣缺陷，才能更好的維護整個電力系統的運行，這樣的耐壓試驗才是更有效的。

　　因?yàn)橄翊笮桶l(fā)電機組、主變壓器、GIS開關、電力電纜等，這些大容量的電氣設備，在一定頻率范圍內的絕緣耐受，同工頻耐壓有著一定的等效性，所以就必須要使用可以變頻的串聯諧振耐壓試驗裝置來進行試驗，該裝置的電感和被試品的電容，串聯產生諧振電壓，從而可以進行交流耐壓試驗。而且該裝置因?yàn)閯?lì)磁電壓低，重量小，搬運輕便，是非常適合施工現場試驗使用。

產品簡介：

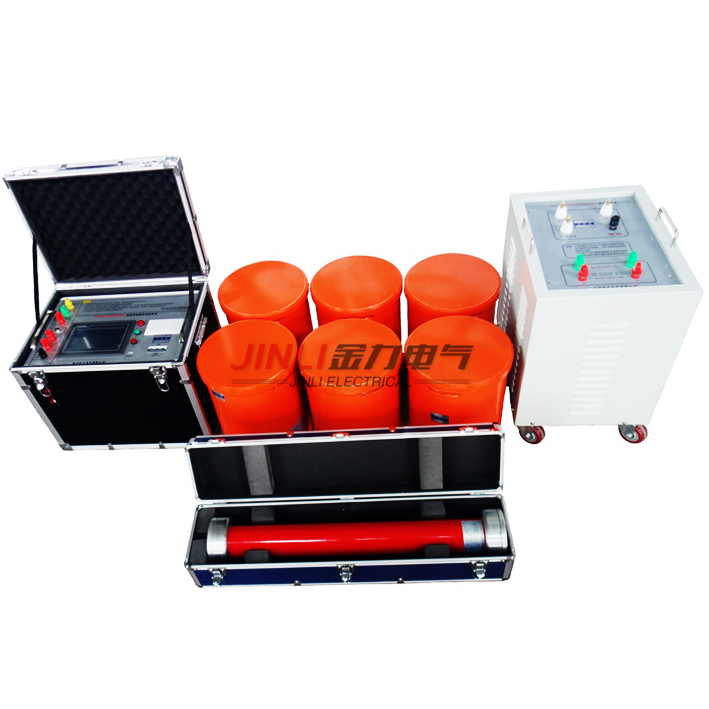

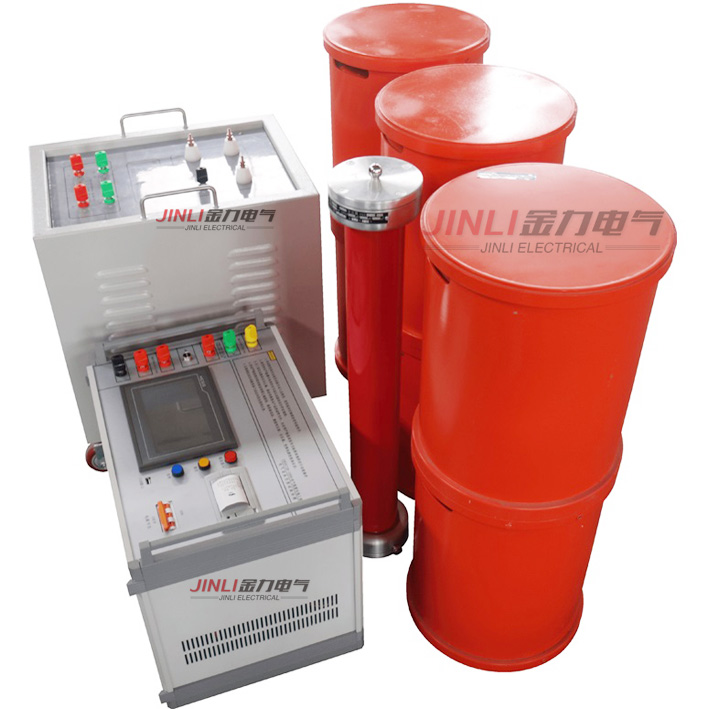

JL1006系列發電機交流耐壓諧振試驗裝置要求采用工頻電壓，目前國標對工頻電壓的頻率定義為45Hz～65Hz，但是在很多試驗場合，要求對發電機進行的是50Hz±2Hz的交流試驗，而發電機定子繞組的對地電容量又比較大，國內目前大多數試驗單位采用的是諧振變壓器對它進行試驗，但是諧振變壓器本身很重，動輒上噸，現場試驗很不方便。我公司針對此現狀設計制造了調頻調感式發電機交流耐壓諧振升壓裝置。

發電機交流耐壓諧振試驗裝置既可以采用調整電抗器電感量的方式達到諧振狀態，也可以采用調整系統工作頻率的方式達到諧振狀態，還可以同時采用上述兩種方式達到諧振狀態。當需要什么頻率做試驗時，就將激勵源的頻率調整到需要的頻率，然后根據被試品的電容量調節電抗器的感抗，使系統諧振，產生高壓，在升壓過程中，如果諧振點偏離，可以通過微調頻率的方式準確找到諧振點，保證高Q值，從而zui大程度的減小電源容量和試驗設備體積重量。

產品別稱：

變頻諧振、變頻串聯諧振、串聯諧振、串聯諧振變壓器、串聯諧振試驗設備、發電機交流耐壓諧振升壓裝置.

產品特性：

◆ 做同電壓等級、同容量的發電機交流耐壓試驗其設備整體重量大大減輕，且單件設備重量小于60公斤，徹底解決現場搬運困難問題；

◆ 整套裝置原理先進，同時應用新型調頻調感技術，嚴格保證發電機工頻耐壓試驗要求；適用范圍寬，大大提升設備使用價值；

◆ 配置20Hz－300Hz變頻控制源，其保護功能強，輸出波形好，穩定性好，具備多種工作模式，操作方便，而且采用220V或380V兩種電源，方便現場取電；

◆ 先調感后調頻方式能準確找到zui大Q點，避免電壓上升導致的諧振偏移；

◆ 配置靈活，擴展功能強。可選配不同類型電抗器或采用多節串并聯的方式，滿足電力系統所有容性試品試驗要求；同時可以滿足需要做工頻試驗的場合，也可以滿足變頻方式做試驗的場合；實現一機多用，性價比高。

產品參數：

◆額定輸出電壓：0～50kV(有效值)及以下

◆輸出頻率：45～300Hz

◆諧振電壓波形：純正弦波，波形畸變率≤1%

◆zui大試驗容量：2000kVA及其以下

◆工作制：滿功率輸出下，一次連續工作時間15min

◆品質因數：10～40

◆頻率調節靈敏度：0．1HZ，不穩定度＜0.05%

◆工作電源：220V或380V±15%/50HZ±5%

◆系列產品配置及適用范圍：
